ORFS SOMUNLU 90°
90° bağlantı sağlayan ORFS dişli hortum rakoru. O-ringli yapısı sayesinde yüksek sızdırmazlık sağlar.
Teknik Özellikler
| MALZEME KODU MATERIAL CODE |
HORTUM ÖLÇÜSÜ HOSE SIZE |
SOMUN ÖLÇÜSÜ NUT SIZE |

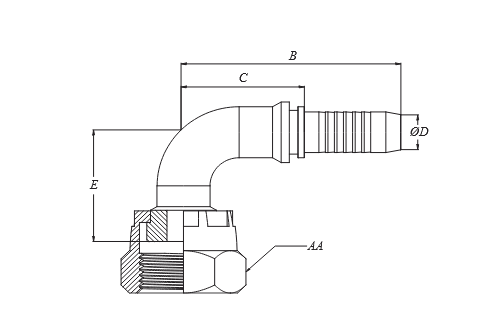

B | C | E | ØD | AA |
|---|---|---|---|---|---|---|---|
| KRPOS90-14916 | 06 / 1/4 | 9/16-18 | 50 | 25 | 25 | 4 | 19 |
| KRPOS90-141116 | 06 / 1/4 | 11/16-16 | 50 | 25 | 25 | 4 | 22 |
| KRPOS90-516916 | 08 / 5/16 | 9/16-18 | 55 | 28 | 25 | 5.5 | 19 |
| KRPOS90-5161116 | 08 / 5/16 | 11/16-16 | 55 | 28 | 27 | 5.5 | 22 |
| KRPOS90-381116 | 10 / 3/8 | 11/16-16 | 61.5 | 32.5 | 30 | 7 | 22 |
| KRPOS90-381316 | 10 / 3/8 | 13/16-16 | 61.5 | 32.5 | 31 | 7 | 24 |
| KRPOS90-121316 | 12 / 1/2 | 13/16-16 | 69.5 | 37.5 | 35 | 9 | 24 |
| KRPOS90-1211 | 12 / 1/2 | 1"-14 | 69.5 | 37.5 | 38 | 9 | 30 |
| KRPOS90-5811 | 16 / 5/8 | 1"-14 | 84 | 45 | 40 | 12 | 30 |
| KRPOS90-581316 | 16 / 5/8 | 1"3/16-12 | 84 | 45 | 51 | 12 | 36 |
| KRPOS90-341316 | 19 / 3/4 | 1"3/16-12 | 100 | 57 | 54 | 14 | 36 |
| KRPOS90-341716 | 19 / 3/4 | 1"7/16-12 | 100 | 57 | 55 | 14 | 41 |
| KRPOS90-111716 | 25 / 1" | 1"7/16-12 | 122 | 69 | 60 | 19 | 41 |
| KRPOS90-11411116 | 32 / 1"1/4 | 1"11/16-12 | 140 | 80 | 71 | 25 | 50 |
