METRİK SOMUNLU DÜZ
Metrik somunlu bağlantı sistemiyle uyumlu, düz hortum rakorudur. Basınçlı sistemlerde sızdırmaz ve sağlam bağlantı sağlar.
Teknik Özellikler
| MALZEME KODU MATERIAL CODE |
HORTUM ÖLÇÜSÜ HOSE SIZE |
SOMUN ÖLÇÜSÜ NUT SIZE |

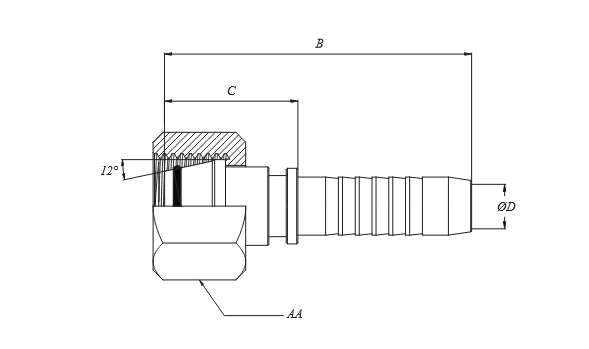

B | C | ØD | AA | TİP S TYPE |
|---|---|---|---|---|---|---|---|
| KRPMSDS-31614 | 05 / 3/16 | M14x1,5 | 41.5 | 21 | 3.2 | 17 | 6S |
| KRPMSDS-1414 | 06 / 1/4 | M14x1,5 | 46 | 22 | 4 | 17 | 6S |
| KRPMSDS-1416 | 06 / 1/4 | M16x1,5 | 47 | 23 | 4 | 19 | 8S |
| KRPMSDS-1418 | 06 / 1/4 | M18x1,5 | 47.5 | 23 | 4 | 22 | 10S |
| KRPMSDS-51616 | 08 / 5/16 | M16x1,5 | 49 | 22.5 | 5.5 | 19 | 8S |
| KRPMSDS-51618 | 08 / 5/16 | M18x1,5 | 50 | 23.5 | 5.5 | 22 | 10S |
| KRPMSDS-51620 | 08 / 5/16 | M20x1,5 | 50 | 23.5 | 5.5 | 24 | 12S |
| KRPMSDS-3818 | 10 / 3/8 | M18x1,5 | 52.5 | 23 | 7 | 22 | 10S |
| KRPMSDS-3820 | 10 / 3/8 | M20x1,5 | 53.5 | 24 | 7 | 24 | 12S |
| KRPMSDS-3824 | 10 / 3/8 | M24x1,5 | 56.5 | 27 | 7 | 30 | 16S |
| KRPMSDS-1220 | 12 / 1/2 | M20x1,5 | 57.5 | 25.5 | 9 | 24 | 12S |
| KRPMSDS-1224 | 12 / 1/2 | M24x1,5 | 60 | 28 | 9 | 30 | 16S |
| KRPMSDS-5824 | 16 / 5/8 | M24x1,5 | 70 | 30 | 12 | 30 | 16S |
| KRPMSDS-5830 | 16 / 5/8 | M30x2 | 71.5 | 32.5 | 12 | 36 | 20S |
| KRPMSDS-3430 | 19 / 3/4 | M30x2 | 76 | 33 | 14 | 36 | 20S |
| KRPMSDS-3436 | 19 / 3/4 | M36x2 | 75 | 32 | 14 | 46 | 25S |
| KRPMSDS-1136 | 25 / 1" | M36x2 | 86 | 32.5 | 19 | 46 | 25S |
| KRPMSDS-1142 | 25 / 1" | M42x2 | 93.5 | 35 | 19 | 50 | 30S |
| KRPMSDS-11442 | 32 / 1"1/4 | M42x2 | 101 | 41.5 | 24 | 50 | 30S |
| KRPMSDS-11452 | 32 / 1"1/4 | M52x2 | 97.5 | 38 | 25 | 60 | 38S |
| KRPMSDS-11252 | 38 / 1"1/2 | M52x2 | 110.5 | 38.5 | 29 | 60 | 38S |
